Objašnjenje geotermalne toplotne pumpe

Uvod

Sve toplotne pumpe prikupljaju energiju iz okoline i pretvaraju je u toplotu. Modeli sa geotermalnom energijom to čine tako što koriste gornje slojeve tla, koji skladište geotermalnu energiju sunčevog zračenja i kišnice. Relativno stabilne temperature tla stvaraju idealne radne uslove za toplotne pumpe sa geotermalnom energijom: pružaju veću dnevnu udobnost i manju zavisnost od fosilnih goriva i javnih energetskih mreža, a istovremeno omogućavaju značajne uštede na operativnim troškovima i emisijama.

Prednosti geotermalnih toplotnih pumpi

Toplotne pumpe zemlja-voda: pregled prednosti i nedostataka.

Uopšteno, toplotne pumpe geotermalne energije nude nekoliko značajnih poboljšanja u odnosu na konvencionalne sisteme grejanja u smislu udobnosti, efikasnosti i održivosti. Međutim, kako bi se pružio holistički pogled na tehnologiju, potrebno je istaći povećani napor za iskop ili bušenje, kao i značaj uslova tla za efikasnost toplotne pumpe.

Uštede troškova.
Toplotne pumpe geotermalne energije imaju najnižu potrošnju električne energije od svih vrsta toplotnih pumpi zahvaljujući stabilnim temperaturama tla. Korišćenje besplatne geotermalne energije takođe stvara uštede na operativnim troškovima.
Uživajte u tišini.
Naš složeni sistem zvučne bezbednosti (Sound Safe System) svodi emisiju buke iz rada toplotne pumpe na minimum i time omogućava fleksibilno postavljanje sistema. Budući da ne radi sa spoljnom jedinicom, nema emisije buke van vašeg doma.

Princip rada toplotne pumpe zemlja-voda

Kako funkcionišu toplotne pumpe zemlja-voda?

Toplotna pumpa zemlja-voda spojena je na set cevi sa veoma hladnom mešavinom vode i antifriza - takozvanim nosačem. Ovaj fluid se prenosi kroz cevi do tla i nazad do toplotne pumpe. Prolaskom kroz ovaj ciklus, toplotna energija u tlu zagreva nosač sve dok njegova niska tačka ključanja ne izazove njegovo isparavanje.

Nazad u toplotnoj pumpi, rezultujuća para se komprimuje kako bi se još više zagrejala. Na kraju, izmenjivač toplote prenosi tu toplotu na sistem grejanja koji je zatim prenosi u vaš dom.

Leti proces grejanja funkcioniše i obrnuto: Jednostavno održavajte hladnu unutrašnju klimu preokretanjem funkcije izmenjivača toplote na hlađenje pomoću toplotne pumpe. Toplota iz vašeg doma može se ispuštati kroz krug u zemlju i tako pasivno hladiti vaš dom!

Različite toplotne pumpe na geotermalnu energiju

Tipovi iskorišćavanja geotermalne energije.

Postoje različite vrste ekstrakcije geotermalne energije koje bismo vam želeli detaljno predstaviti.

Zemaljski kolektori
Geotermalne toplotne korpe
Prstenasti rovovski kolektori
Geotermalne sonde

Horizontalni cevovodni sistem zemljišnih kolektora

Zemaljski kolektori sastoje se od horizontalnog sistema cevi koji se polaže ravno u zemlju do dubine od oko 1,5 m ispod linije smrzavanja. Zemaljski kolektori sastoje se od horizontalnog sistema cevi koji se polaže ravno u zemlju do dubine od oko 1,5 m ispod linije smrzavanja. Zahtevaju veliku površinu, što ih čini manje pogodnim za manje parcele. Kao opšte pravilo, površina za ugradnju zemaljskih kolektora mora biti otprilike dvostruko veća od stambenog prostora kuće.

Osim toga, potreba za grejanjem i priroda tla takođe utiču na veličinu potrebne površine. Važno je da područje za zemljane kolektore nije izgrađeno ili popločano, jer u suprotnom sunce neće moći da zagreje celu površinu tla. Međutim, moguće je saditi žbunje, šiblje ili drveće sa plitkim korenjem.

Ugradnja zemljanih kolektora jednostavnija je i jeftinija od geotermalnih sondi, geotermalnih korpi i prstenastih rovova, zbog čega se često koriste u novim razvojim područjima sa dovoljno prostora. Još jedna velika prednost zemljanih kolektora je što nisu potrebne dozvole.

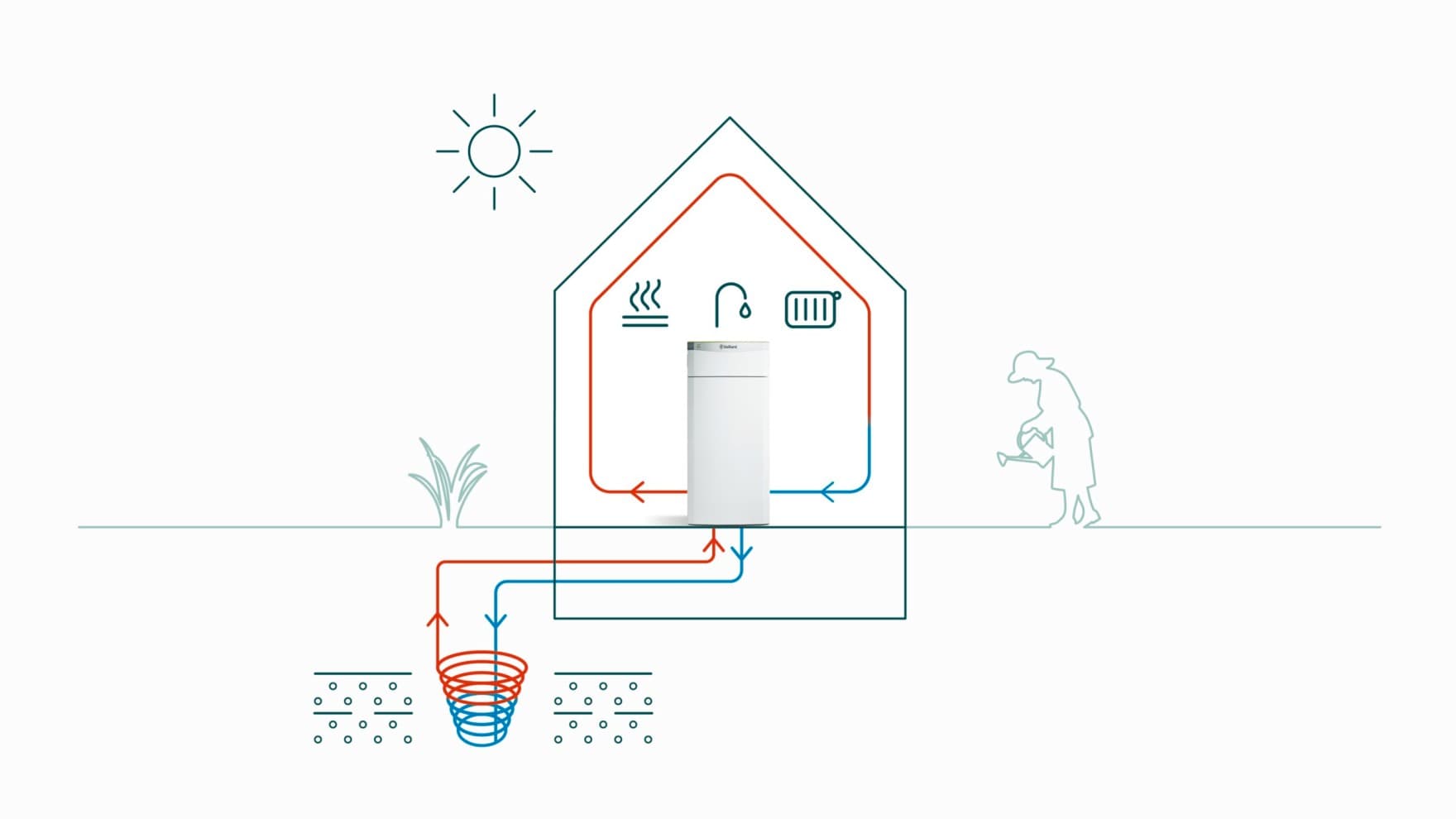

Spiralne cijevne strukture geotermalnih košara

Geotermalne korpe su oblik površinskog kolektora u zemlji i sastoje se od spiralno oblikovanih cevastih struktura koje su vertikalno ukopane u zemlju. Prefabrikovane geotermalne korpe prečnika oko 2 m ugrađuju se u jame dubine do 4 m. Moguća je i ugradnja na kosini. Važno je obezbediti da površina iznad ostane što slobodnija kako bi zemljište moglo da apsorbuje sunčevu toplotu.

Kao i kod zemljanih kolektora, nije moguće graditi na ili popločavati područje, jer tlo ne bi moglo u potpunosti da apsorbuje sunčevu toplinu. Sadnja je, s druge strane, moguća bez ikakvih problema sve dok se ne koriste biljke sa dubokim korenjem.

Geotermalne korpe idealne su posebno za manje nekretnine, jer zahtevaju manje prostora od zemljanih kolektora. Zbog toga su pogodne za manje vrtove i lakše se instaliraju od geotermalnih sondi. Još jedna očigledna prednost geotermalnih korpi je ta što za ovu vrstu povraćaja toplote nije potrebna dozvola.

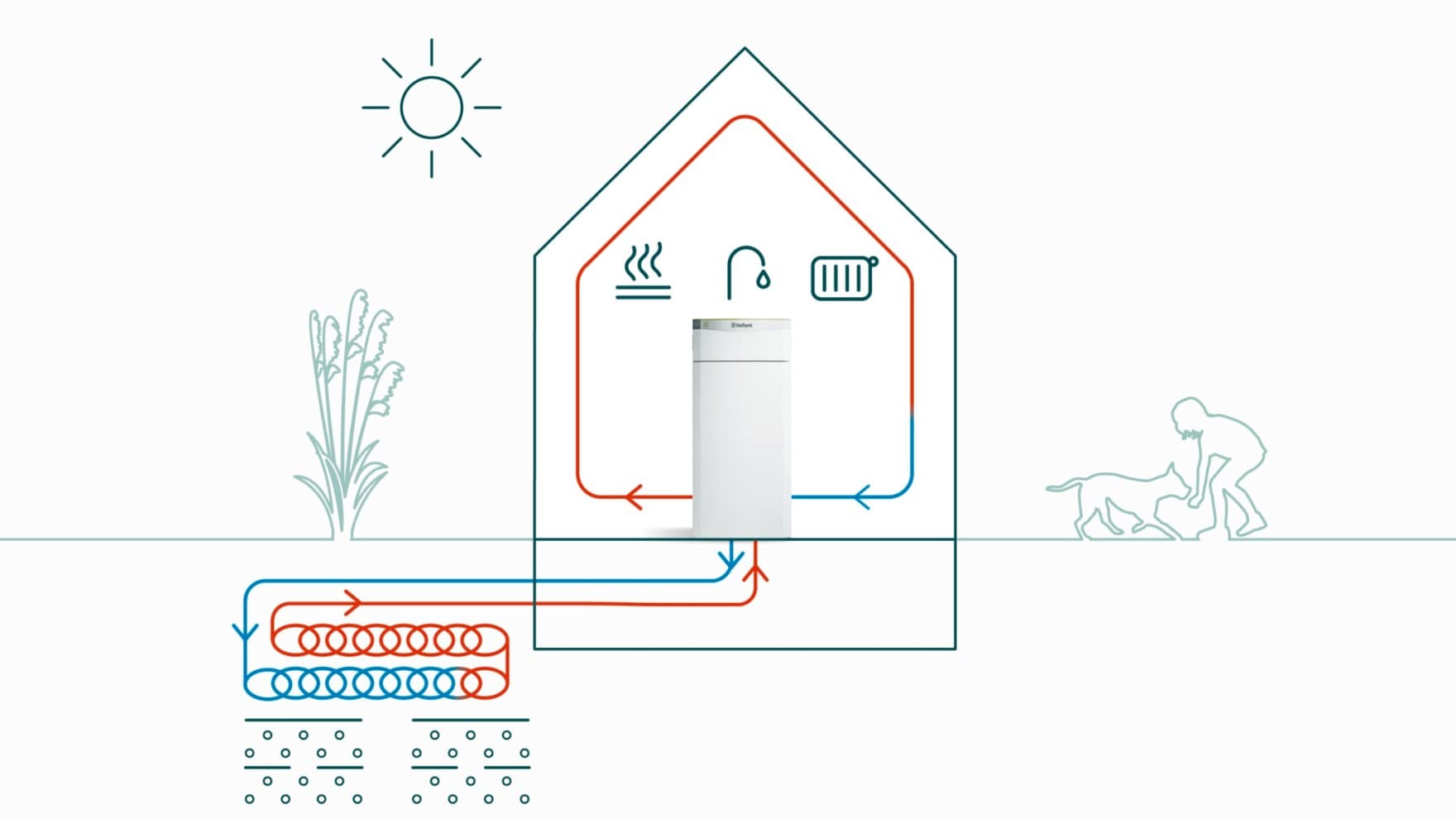

Izduženi oblik petlje prstenastih kolektora

Prstenasti rovni kolektori postavljeni su horizontalno u obliku izdužene petlje ispod linije smrzavanja na dubini od oko 2 m na posedu. Dužina i oblik rova se pojedinačno prilagođavaju veličini poseda i energetskim potrebama kuće. U cevima postavljenim u prstenastom rovu cirkuliše slana tečnost koja apsorbuje toplotu i prenosi je na geotermalnu toplotnu pumpu.

Prednosti prstenastog ravnog kolektora su što nisu potrebne duboke bušotine kao kod geotermalnih sondi i što, za razliku od zemljanih kolektora, nema potrebe za polaganjem cevi preko velikih površina zemljišta. Zemljište se nakon ugradnje može ponovo u potpunosti koristiti, na primer kao travnjak. Međutim, važno je napomenuti da područje iznad prstenastih ravnih kolektora ne sme biti popločano ili izgrađeno kako bi se obezbedila apsorpcija toplote od sunca. Sadnja sa plitkim korenjem, s druge strane, nije problem.

Prednost prstenastih ravnih kolektora je u tome što nije potrebno odobrenje.

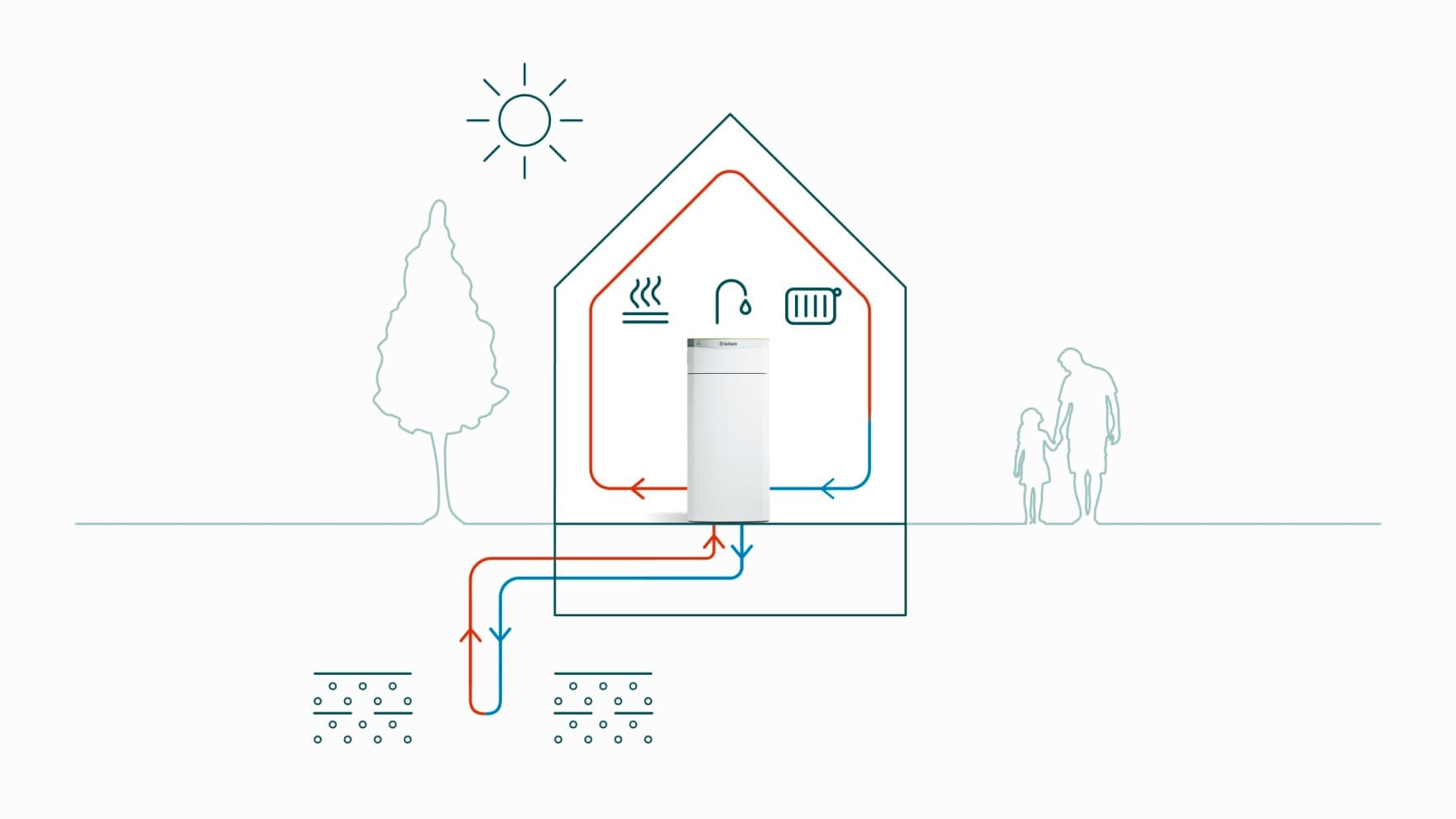

Geotermalne sonde umetnute su u slojeve zemlje dubine od 40 do preko 100 m. Sastoje se od vertikalnih cevi koje se umetnu u duboke bušotine. U cevima cirkuliše slana otopina koja apsorbuje toplotu na dubini i prenosi je naviše do toplotne pumpe.

Najveća prednost povraćaja toplote geotermalnom sondom je njena posebno visoka energetska efikasnost. Temperature u zemlji su konstantne tokom cele godine - i rastu sa povećanjem dubine. Koliko duboko je geotermalna sonda ugrađena zavisi od toplinskih potreba kuće.

Osim toga, geotermalne sonde zahtevaju manje prostora od drugih vrsta geotermalne toplotne energije, zbog čega su posebno pogodne za nekretnine sa ograničenim prostorom.

Nedostatak su relativno viši troškovi planiranja i bušenja. Osim toga, morate unapred dobiti odobrenje od nižeg vodoprivrednog tela i, od dubine od 100 m, pridržavati se rudarskog zakona i drugih dozvola.

Provera podobnosti

Pravi izbor za vaš dom?

U objektima sa velikim vrtovima, toplotne pumpe zemlja-voda nude brojne prednosti. Da biste saznali možete li i vi imati koristi od njih, samo proverite svoj dom na osnovu ovih potrebnih glavnih karakteristika:

Dovoljna površina nekretnine.
Ne trebate ogroman vrt za ugradnju sistema toplotne pumpe zemlja-voda. Vertikalni sistem ne zahteva više prostora nego što je potrebno za rad potrebnih mašina za kopanje u vašem vrtu.
Efikasna izolacija.
Sve toplotne pumpe rade efikasnije pri nižim temperaturama izlazne vode i stoga im je potrebna dovoljna raspodela toplote u zgradi. Stoga je dobro izolovana zgrada obavezna za zadržavanje dovoljne količine toplote.

Imajte na umu: Što je tlo zrnatije ili peskovitije, to je toplotna pumpa manje efikasna. Stoga uslovi tla igraju važnu ulogu i potrebni su povećani iskop ili bušenje za ugradnju. To povećava napore i troškove razvoja.

Ulaganje u odnosu na finansijsku podršku

Troškovi i subvencije toplotne pumpe zemlja-voda.

Investicioni troškovi
Subvencije

Troškovi nabavke: Cena toplotne pumpe zemlja-voda varira. Dodatni troškovi nastaju zbog površinskih kolektora ili geotermalnih sondi (u zavisnosti od broja jedinica) i velikih panelnih radijatora ili podnog grejanja (u zavisnosti od vrste radijatora i veličine stambenog prostora).

Troškovi razvoja: Uglavnom za iskop i bušenje (u zavisnosti od količine i vrste kolektora, pri čemu su geotermalne sonde nešto skuplje). Veći troškovi razvoja mogli bi nastati za naknadne ugradnje u poređenju sa novim izgradnjama.

Troškovi održavanja: Niski troškovi održavanja zbog male potrošnje električne energije.

Široka mreža Vaillant partnerskih instalatera - povezaćemo vas sa jednim koji odgovara vašem zahtevu.

Zatražite besplatnu ponudu

Proširenja sistema

Gradimo savršen sistem oko vaše geotermalne toplotne pumpe.

Fotonaponski sistemi
Koristite fotonaponsku energiju na svom krovu kako biste smanjili troškove električne energije za toplotnu pumpu.
Pročitajte više
Solarna termalna energija
Lako zadovoljite povećanu potražnju za toplotom putem solarne termalne energije toplotom iz sunčevog zračenja.
Pročitajte više
Ventilacija
Smanjite gubitak toplote i troškove dovođenjem svežeg vazduha ventilacijom kako biste podržali performanse svog sistema grejanja.
Pročitajte više
Kontrole sistema
Pratite i upravljajte svojim sistemom grejanja kako biste uštedeli troškove i fleksibilno podesili temperaturu prostorije.
Pročitajte više

Često postavljana pitanja

Imate li još pitanja? Mi imamo odgovore.

Da li se finansijski isplati ugradnja geotermalne toplotne pumpe?

Kolika površina nekretnine mi je potrebna za ugradnju geotermalne toplotne pumpe?

To zavisi od odabrane vrste kolektora kao i od veličine životnog prostora. Za geotermalne sonde potreban je gotovo nikakav spoljašnji prostor sve dok je omogućen rad potrebnih mašina za bušenje. Sa druge strane, za površinske kolektore potrebno je znatno više zemljišta bez drveća ili zgrada za ugradnju. Kao opšte pravilo: dvostruka količina kvadratnih metara koju toplotna pumpa treba da zagreje.

Da li toplotne pumpe zemlja-voda održavaju svoju efikasnost u hladnim klimama?

Koliki je opšti vek trajanja toplotne pumpe zemlja-voda?

Koja je razlika između geotermalne energije blizu površine i duboke geotermalne energije?

Zaronite dublje u efikasno grejanje.

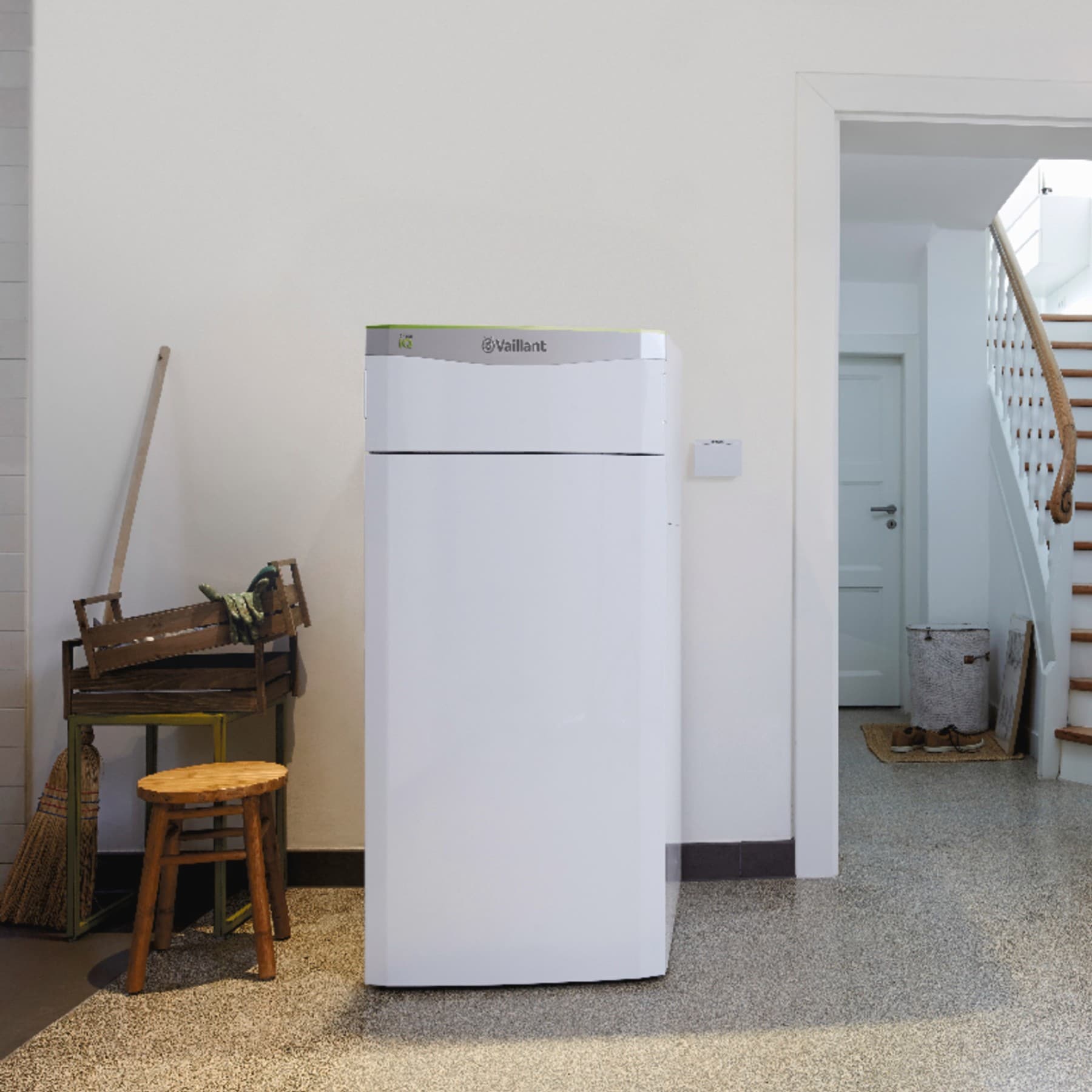

Toplinska pumpa voda-voda u krupnom planu
